Размер офлайн-пакета: вектор OSM + рельеф + покров (замер на Словении)

Замер к плану offline_world_data.md (этапы 0 и 1). 30.09.2026. Код игры не менялся. Код, числа, картинки и команды — tools/research/osm_pack/ (README там же).

Коротко. Вся Словения в нашем формате занимает ≈ 80 МБ: вектор OSM 63 МБ, рельеф 30 м 14 МБ, покров 25 м 2,4 МБ. 81 % вектора — землепользование. В Словении это импорт, очень плотная разметка, так что оценка верхняя. Для Альп пакет выйдет порядка 150–300 МБ на страну. Россия одним пакетом — ~14 ГБ (оценка), почти всё — рельеф и покров, а не OSM. Раздавать её нужно по субъектам (Республика Алтай — порядка 90 МБ, оценка) или ячейками по запросу. Рисовать подложку из вектора дёшево: квадрат 10×10 км при 1 м/пикс рисуется на CPU в один поток за 1–2 с.

1. Что замерили

• Источник. Geofabrik europe/slovenia-latest.osm.pbf, выгрузка от 28.09.2026 20:23Z. Фильтр слоёв — osmium tags-filter (filter.txt). Заборы (barrier) и дома (building) не брали.
• Формат (osmpack.py). Ячейка 0,25°×0,25° (≈ 19×28 км). В ячейке объекты разложены по потокам: дороги, track/path, ж/д, водотоки, водоёмы, покров, обрывы, place, «объекты для пилота», имена. На объект пишется класс (varint) и байт флагов (ширина, высота/ele, имя, тоннель, мост). Координаты — целые метры в локальной сетке ячейки: дельты по цепочке, zigzag, varint. Мультиполигоны собраны в кольца с дырами (pyosmium). Геометрия режется по границам ячеек и упрощается Дугласом–Пейкером с допуском 1 м. Каждая ячейка сжимается отдельно: brotli q11 и zstd 19.
• Рельеф и покров (slovenia_rasters.py). Взяты два пробных квадрата 0,5°: «горы» (Юлийские Альпы: Триглав, Бохинь, Соча) и «холмы» (к югу от Любляны). В каждом по 4 ячейки. Результат пересчитан на площадь страны. Рельеф — Copernicus GLO-30 в родной сетке (1″ ≈ 31×21 м). Высоты квантованы (int с шагом 1 м или 0,1 м от минимума ячейки), затем плоский предсказатель a+b−c, zigzag и разнос по байтовым плоскостям. Покров — классы ESA WorldCover (uint8) на 10 м и на 25 м (ближайший сосед). Скачано ≈ 83 МБ.
• Итог по OSM считали по 65 ячейкам, которые пересекают границу Словении (площадь 20,4 тыс. км²).

2. Словения: таблица размеров

Разбивка по слоям — сумма потоков, каждый сжат отдельно в своей ячейке, поэтому она на ~1 % больше «всего». Ячейка brotli: медиана 1,0 МБ, максимум 2,4 МБ. Рельеф и покров — пересчёт двух квадратов (8 ячеек) на 20 271 км², то есть оценка по замеру.

Время (один поток Python, 20 ядер не использованы):

• фильтр osmium tags-filter — 9 с;
• разбор, сборка мультиполигонов, нарезка и упрощение (pyosmium + shapely) — 865 с;
• сжатие — 907 с. Это с тройной работой (весь блоб, вариант без track/path, каждый поток отдельно; brotli q11). В сборщике хватит одного прохода.

Объекты для пилота в Словении (число объектов OSM; в скобках — сколько из них с height/ele):

Высота у мачт и башен указана редко (6–12 %). Под man_made=tower попадают и колокольни, и смотровые вышки. Заданной высоты у препятствий почти нет: её придётся брать по типу или из DSM.

3. Растеризация 10×10 км при 1 м/пикс (CPU)

Использовали skia-python: один поток, сглаживание, 10000×10000 пикс. Цвет задан по классу, тоннели и точки не рисовали. Декодировали целые ячейки (2 шт., ≈ 970 км², хотя нужно 100 км²) на чистом Python.

Пересчёт на плитку 2×2 км при 1 м выходит < 0,1 с на CPU (оценка), так что на GPU запас большой.

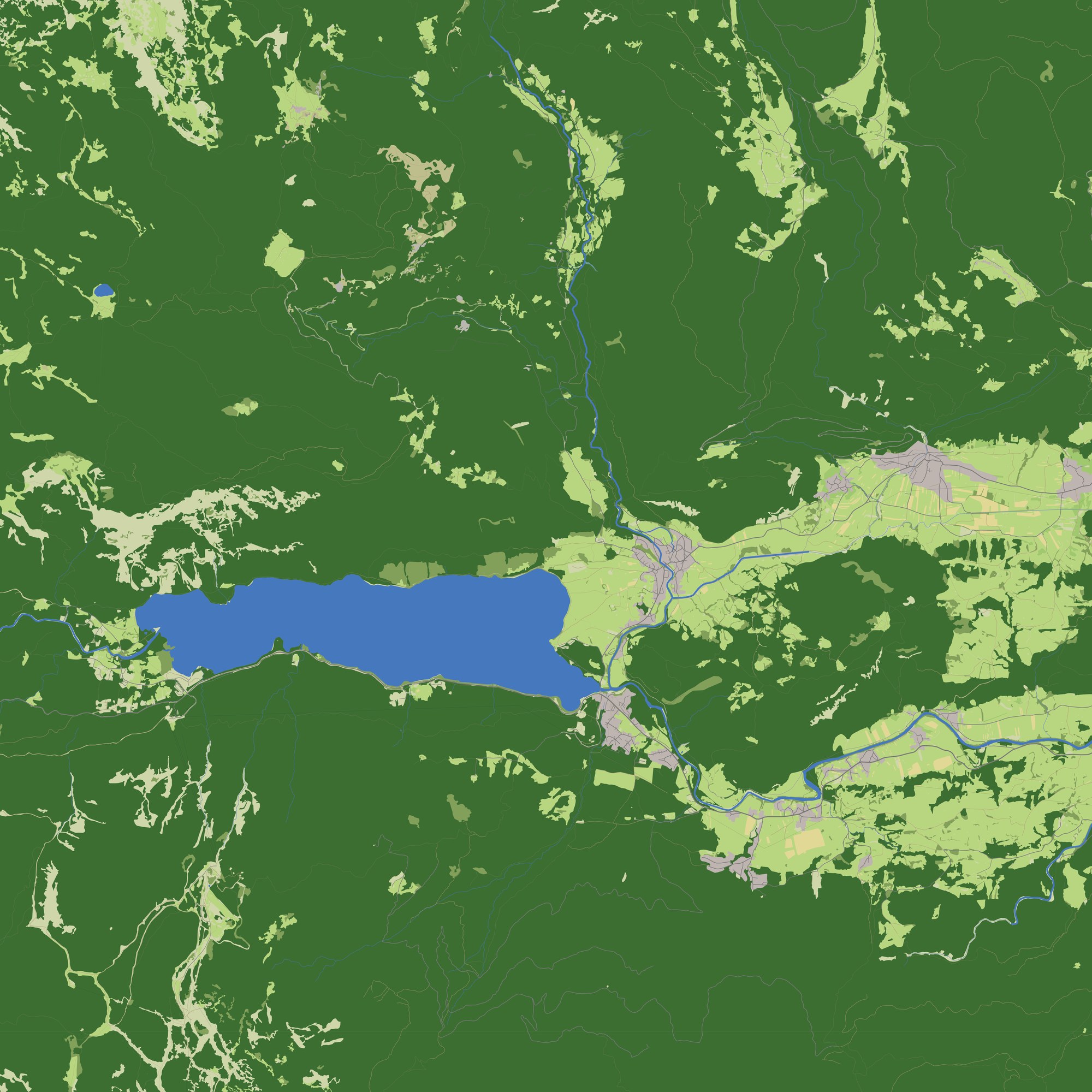

Картинки (уменьшенная копия 10×10 км и фрагмент 2×2 км в масштабе 1:1):

• tools/research/osm_pack/results/bohinj_full_small.jpg, bohinj_crop_1m.jpg
• tools/research/osm_pack/results/triglav_full_small.jpg, triglav_crop_1m.jpg

Что видно. Лес, луга, поля, посёлки, реки с шириной и дороги ложатся чисто, швов по границам ячеек не видно. Выше леса в районе Триглава OSM почти пуст. bare_rock/scree размечены пятнами, и большие площади остаются цвета «нет данных». Значит, WorldCover (класс 60 — голый грунт, 70 — снег) нужен как подложка под вектором, а не вместо него.

4. Землепользование — куда уходит объём

Проверка на трёх ячейках (lc_check.py: две у Бохиня и одна у Любляны):

• Общие вершины. Уникальных вершин 61–70 % от всех: соседние полигоны импорта хранят общую границу дважды. Топологическое кодирование (общие рёбра один раз) даст порядка −25…35 % слоя (оценка по вершинам, не проверено).
• Заранее растеризованный покров (uint8-классы без сглаживания): на 5 м это 0,55–0,85 объёма вектора, на 2 м — 1,8–2,4. Вектор с точностью 1 м компактнее растра той же чёткости. Растр 5 м меньше, но при подложке 0,5–1 м края полей будут ступенями по 5 м.
• Выкинуть track/path — это −7 % (4,2 МБ). Мало, а тропы и грунтовки видны с воздуха.

5. Экстраполяция (оценка)

Логика расчёта:

• OSM «по доле PBF». Наш пакет = 20,2 % исходного PBF Словении; эту долю переносим на размеры PBF других регионов (Content-Length на 30.09.2026). В Словении дома — всего 15 % PBF, а там, где их больше (города, Россия, мир), доля нужных слоёв ниже. Поэтому это оценка сверху.
• OSM «по плотности». 3,1 КБ/км² Словении × площадь. Годится только для так же плотно размеченных стран.
• Рельеф + покров. 790 байт/км² (рельеф 30 м с шагом 1 м — 670, покров 25 м — 117) × площадь. Словения холмистая и гористая, равнины сжимаются лучше, так что и это оценка сверху.

Покров 10 м вместо 25 м добавляет примерно +25 % к растрам: Россия +4,3 ГБ, мир +34 ГБ.

Разброс плотности OSM (замер фильтра до отмены расширения на Алтай). Республика Алтай (92,9 тыс. км², вырез из siberian-fed-district по границе, complete_ways): PBF 63,3 МБ, то есть 680 байт/км² против 15 460 у Словении — в 23 раза реже. Нужные слои составляют там 91 % PBF: домов мало, а покров размечен полигонами. Пакет Республики Алтай ≈ 0,2 × 63 ≈ 13 МБ OSM + 93 тыс. км² × 790 байт ≈ 73 МБ растров ≈ 90 МБ (оценка; пакет не собирали). В редко размеченных регионах основной объём занимают рельеф и покров.

6. Выводы

• Смысл есть на уровне страны или субъекта, а не всей России. Словения — 80 МБ, альпийская страна — 150–300 МБ, субъект РФ — десятки–сотни МБ (оценка). Россия целиком — ~14 ГБ, мир — ~110+ ГБ. Это уже не «положить рядом с игрой»: нужны пакеты по регионам или ячейки 0,25° по запросу (медиана 1 МБ на ячейку OSM плюс ~0,4 МБ растров).
• Рельеф хранить как int16 с шагом 1 м и плоским предсказателем, brotli. Это в 6,7 раза меньше, чем float32 + brotli сейчас: 670 против 4 530 байт/км². Шаг 0,1 м удваивает размер, а при шуме GLO-30 в метры смысла не имеет. Дальний слой (~210 м) почти бесплатный: 25 байт/км².
• Покров WorldCover 25 м (117 байт/км²) — как фон под вектором. Там, где OSM пуст (высокогорье Триглава), без него никак. 10 м — втрое дороже, и при векторе нужен мало.
• OSM. Формат «ячейка 0,25° + потоки по слоям + zigzag-varint + brotli» работает. brotli и zstd близки (zstd больше на 1–4 % у OSM и рельефа, на 13 % у покрова 10 м; распаковывается быстрее). Главный резерв — топология покрова (−25…35 %, оценка). track/path оставить. Заборы не берём (решение пользователя).
• Точности хватает. Квантование 1 м + Дуглас–Пейкер 1 м дают подложку 1 м/пикс без видимых изъянов (см. фрагменты 1:1).

Риски

• Лицензия ODbL. Пакет — производная база данных. Раздавать его можно с атрибуцией «© OpenStreetMap contributors» и на условиях ODbL (share-alike для базы, не для игры).
• Скорость сборки. Однопоточный pyosmium — 15 мин на Словению. На Россию (PBF в 13 раз больше) это часы. Нужен параллельный разбор по регионам или ячейкам либо сборщик на C++ (libosmium).
• Неоднородность OSM. Импорт покрова есть не везде. Высоты препятствий размечены редко. Под man_made=tower попадают колокольни.
• Сдвиг покрова. Классы покрова в OSM и в WorldCover размечены по-разному: на стыке будет видна граница «вектор/растр».

7. Что не проверено

• Реальные пакеты Швейцарии, Австрии и Республики Алтай (там только оценка; сборка Алтая отменена).
• Топологическое кодирование покрова и уровни детализации для дали.
• Сетка 0,5 м и другие допуски упрощения.
• Растеризация на GPU и декодер не на Python.
• Рельеф и покров по всей Словении (замер по 8 ячейкам 0,25° из 65).
• Равнинные регионы (там рельеф сжимается лучше).
